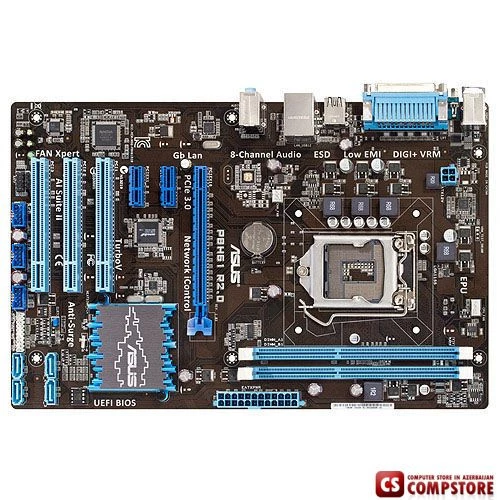

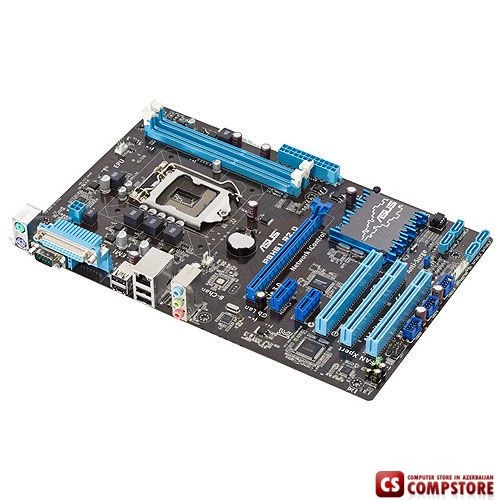

Mainboard Asus P8H61 R2.0 с цифровой системой питания (чипсет Intel H61)

Материнская плата P8H61 R2.0 с цифровой системой питания (чипсет Intel H61).

Преимущества:
- Цифровая система питания DIGI+
- Управление сетевым трафиком в реальном времени
- Низкий уровень электромагнитного излучения
- Защита от всплесков напряжения
- Единая программная оболочка для доступа к эксклюзивным функциям ASUS – AI Suite II

Разъем LGA1155 для второго поколения процессоров Intel Core i7, i5 и i3
Данная материнская плата совместима с процессорами Intel Core i7, i5 и i3 второго поколения для разъема LGA1155, которые включают в себя интегрированные контроллеры памяти и шины PCI Express для поддержки двухканальной DDR3 SDRAM и 16 линий PCI Express 2.0. Процессоры этих серий могут похвастать высокой производительностью и энергоэффективностью.

Поддержка PCI Express 3.0
PCI Express 3.0 – это новая версия периферийной шины, которая вдвое увеличивает ее пропускную способность по сравнению с предыдущей версией (с 16 до 32 ГБ/с в режиме x16). При этом она является обратно совместимой с устройствами, разработанными для PCI Express 1.0 и 2.0.

Чипсет Intel H61 Express (ревизия B3)
Intel H61 Express (B3) – это новейший чипсет, созданный для работы с процессорами серий Core i7, Core i5, Core i3 второго поколения, вставляемыми в разъем LGA1155. Он отличается высокой стабильностью, производительностью и пропускной способностью.

Двухканальная память DDR3
Благодаря поддержке памяти типа DDR3 на частотах от 1066 до 2200 МГц данная материнская плата обеспечивает высокую скорость работы компьютера в требовательных к подсистеме памяти приложениях, включая программы, работающие с трехмерной графикой. Дополнительную прибавку скорости дает двухканальная архитектура подсистемы памяти.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Процессор	Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors *Refer to www.asus.com for CPU support list Supports Intel® 22 nm CPU Supports Intel® 32 nm CPU Supports Intel® Turbo Boost Technology 2.0 *The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
Чипсет	Intel® H61(B3)
Оперативная память	2 x DIMM, Max. 16GB, DDR3 2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel® Extreme Memory Profile (XMP) *Refer to www.asus.com or this user manual for the Memory QVL (Qualified Vendors Lidts). *Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit WindowsWindows® OS when you want to install 4GB or more memory on the motherboard. * 1600MHz and higher frequency is supported by Intel® 3rd generation processors. * Due to the CPU behavior, DDR3 2133/1866MHz memory module will run at DDR3 2000/1800MHz frequency as default.
Слоты расширения	1 x PCIe 3.0/2.0 x16 *1 2 x PCIe 2.0 x1 3 x PCI
Хранилище данных	Intel® H61(B3) chipset: 4 x SATA 3Gb/s port(s), (Blue) Supports Intel® Rapid Start Technology, Intel® Smart Connect Technology *2
Локальная сеть	Realtek® 8111F, 1 x Gigabit LAN Controller(s)
Звук	Realtek® ALC887 8-Channel High Definition Audio CODEC
Порты USB	Intel® H61(B3) chipset: 10 x USB 2.0 port(s) (4 at back panel, (Black), 6 at mid-board)
Разгонные функции	Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall)
Особенности	ASUS EPU: - EPU ASUS Digital Power Design: - Industry leading Digital 3 +1 Phase Power Design - ASUS DIGI+ VRM Utility TurboV ASUS Exclusive Features: - AI Suite II - Ai Charger - Anti-Surge - Low EMI Solution - ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface - Network iControl - Disk Unlocker ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert ASUS EZ DIY : - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS MyLogo 2

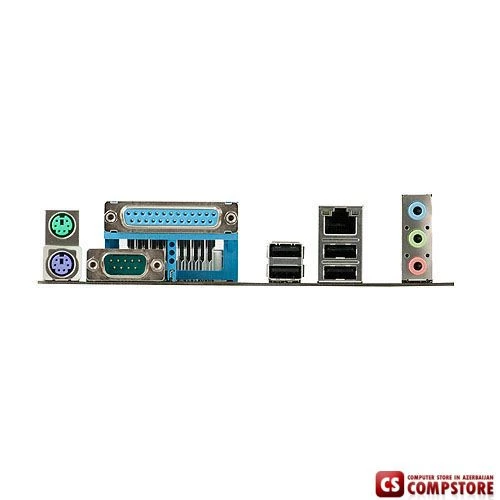

Разъемы на задней панели	1 x PS/2 keyboard (purple) 1 x PS/2 mouse (green) 1 x LAN (RJ45) port(s) 4 x USB 2.0 1 x COM port(s) 1 x Parallel port(s) 3 x Audio jack(s)
Разъeмы на плате	3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s) 4 x SATA 3Gb/s connector(s) 1 x CPU Fan connector(s) 1 x Chassis Fan connector(s) 1 x S/PDIF out header(s) 1 x 24-pin EATX Power connector(s) 1 x 4-pin ATX 12V Power connector(s) 1 x Front panel audio connector(s) (AAFP) 1 x System panel(s)
Аксессуары	User's manual I/O Shield 2 x SATA 3Gb/s cable(s)
BIOS	64 Mb Flash ROM, UEFI BIOS, PnP, DMI v2.0, WfM2.0, SMBIOS v2.6, ACPI v2.0a, Multi-language BIOS
Администрированиe	WfM 2.0,DMI 2.0, WOR by PME, PXE
Диск с драйверами	Drivers ASUS Utilities ASUS Update Anti-virus software (OEM version)
Форм-фактор	ATX Form Factor 12 inch x 7.8 inch ( 30.5 cm x 19.81 cm )
Примечание	*1: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors. *2: Supports on Intel® Core™ processors under Windows® 7 operating system. *3: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
