Модель |

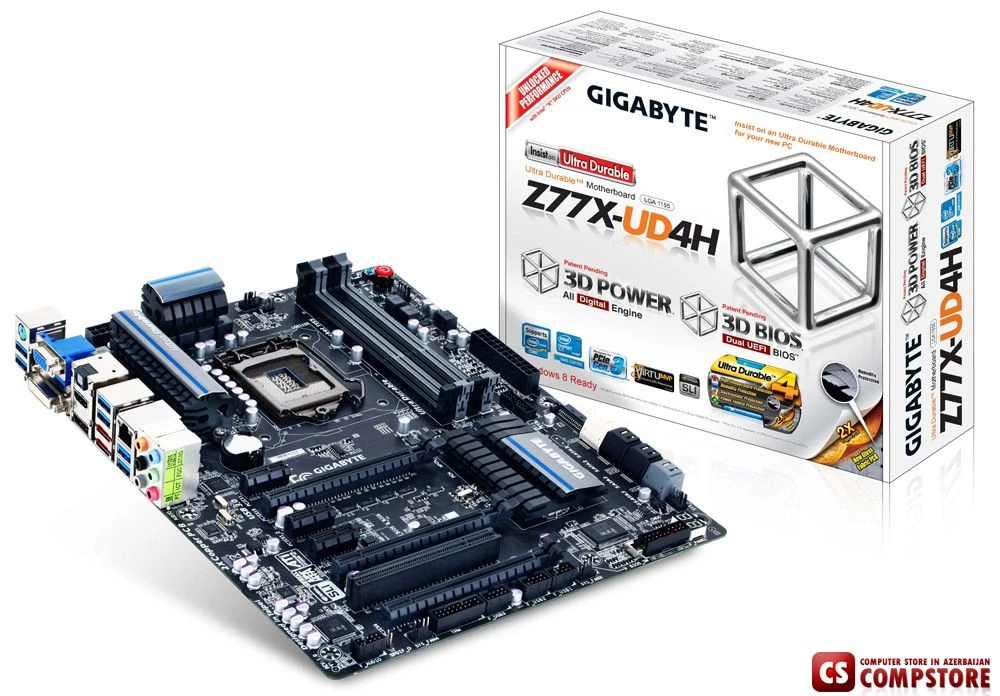

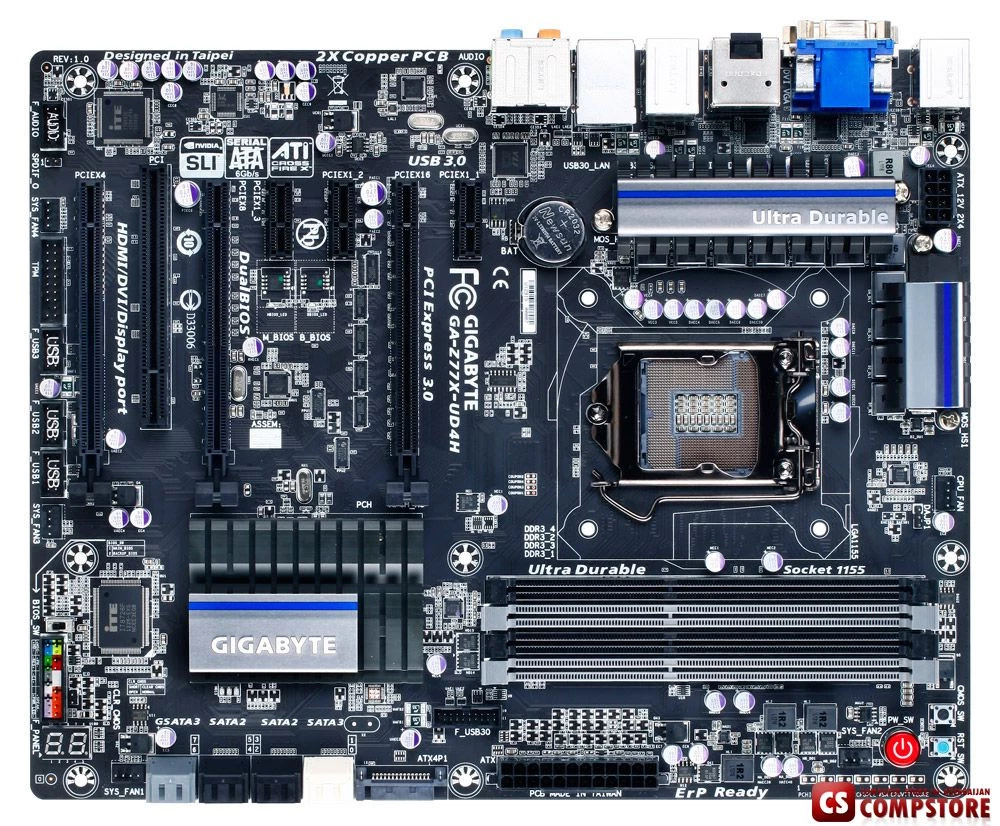

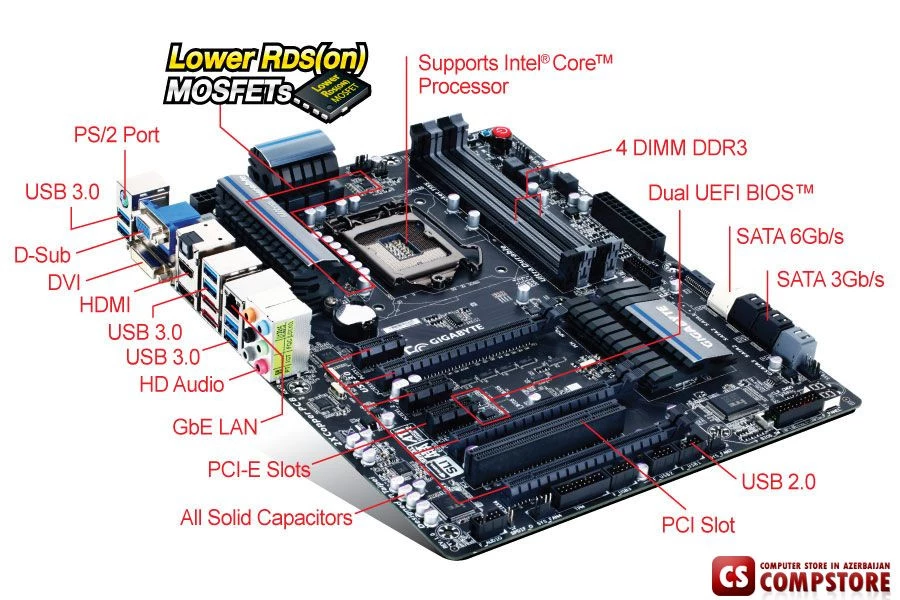

Gigabyte GA-Z77X-UD4H |
Процессор |
- Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1155
- Объем кэш-памяти L3 зависит от модели процессора
|
Чипсет |
Intel® Z77 Express Chipset |
Частота системной шины |
1333/1066/800 MHz FSB |
Память |
- 4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт
- Двухканальная архитектура памяти
- Support for DDR3 2800(OC)/1600/1333/1066 MHz memory modules
- Совместимость с non-ECC модулями ОЗУ
- Поддержка модулей памяти XMP (Extreme Memory Profile)
* Due to a Windows 32-bit operating system limitation, when more than 4 GB of physical memory is installed, the actual memory size displayed will be less than the size of the physical memory installed. |
Аудио |
- Поддержка S/PDIF Out
- Формат представления аудиосигнала: High Definition Audio
- Схема позиционирования аудиосигнала 2/4/5.1/7.1
- Кодек Realtek ALC892
|
LAN |
Сетевой контроллер Realtek GbE (10/100/1000 Мбит) |
Разъёмы для плат расширения |
- 1 x PCI Express x16, работает в режиме x8 (PCIEX8)
(The PCIEX16 and PCIEX8 slots conform to PCI Express 3.0 standard.)
The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated, the PCIEX16 slot will operate at up to x8 mode.
* PCIE Gen.3 is dependent on CPU and expansion card compatibility
- 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
- 1 x PCI Express x16 slot, running at x4 (PCIEX4)
* The PCIEX4 slot shares bandwidth with all PCI Express x1 slots. All PCI Express x1 slots will become unavailable when a PCIe x4 expansion card is installed.
- 3 x PCI Express x1 slots
(All PCI Express x1 slots conform to PCI Express 2.0 standard.)
- 1 разъем для PCI-плат расширения
|
Внутренние разъемы ввода/вывода |
- 3 разъема интерфейса USB 2.0/1.1
- Разъем для вентилятора ЦП
- Группа разъемов фронтальной панели
- 1 кнопка Power
- 1 кнопка Reset
- 1 кнопка для очистки CMOS
- 24-контактный ATX-разъем
- 1 аудио разъем на передней панели
- 1 разъем USB 3.0/2.0
- 4 SATA-разъема 3 Гбит/с
- 1 x BIOS switch
- 1 x PCIe power connector
- 4 разъема для вентилятора
- 1 перемычка для сброса CMOS
- Voltage Measurement Points
- Выход SPDIF-интерфейса
- 1 порт TPM
* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)
- 8-контактный разъем питания ATX 12 В
- 4 SATA-разъема 6Гб/с
- 4 разъема для подключения системных вентиляторов
|

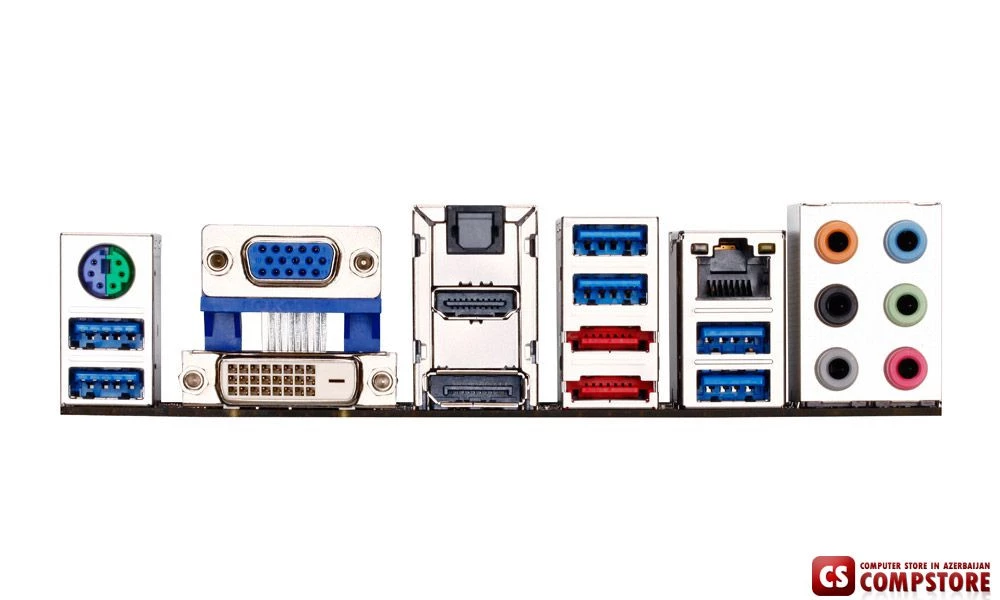

Задняя панель |
- Сетевая LAN-розетка RJ-45
- 1 порт HDMI
- 6 x USB 3.0/2.0
- 1 порт DisplayPort
- 1 порт DVI-D
- 1 порт PS/2 для подключения клавиатуры и мыши
- 2 разъема eSATA 6 Гбит/с
- 1 порт D-Sub
- 6 аудио разъемов (Center/Subwoofer Speaker Out/Rear Speaker Out/Side Speaker Out/Line In/Line Out/Microphone)
- Оптический выход SPDIF-интерфейса
|
Контроллер I/O |
ITE I / O Controller Chip |
Контроль за состоянием системы |
- Регулировка скорости вращения вентиляторов ЦП
*Поддержка функции управления оборотами вентиляторов ЦП зависит от используемых моделей вентиляторов.
- Автоопределение скорости вращения группы вентиляторов ЦП и Системы
- Уведомление о выходе из строя вентилятора ЦП
- Идентификация текущей температуры ЦП/Системы
- Мониторинг напряжения питания ключевых компонентов системы
- Идентификация текущей температуры ЦП
|
BIOS |
- 2 х 64 Мбит флэш-
- Использование лицензионного AMI EFI BIOS
- Поддержка технологии DualBIOS ™
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
|
Другие особенности |
- Фирменная функция Q-Share
- Фирменная функция Auto Green
- Поддержка eXtreme Hard Drive
- Фирменная функция On/OFF Charge
- Фирменная утилита Q-Flash
- Фирменная утилита EasyTune
* Набор доступных функций в составе фирменной утилиты EasyTune может различаться в зависимости от конкретной модели системной платы.
- Фирменная утилита @BIOS™
- Фирменная функция 3D Power
- Фирменная функция Xpress™ Install
- Фирменная функция Smart Recovery 2
- Фирменная функция EZ Setup
|
Операционная система |
Поддержка Microsoft ® Windows, 8/7/XP |
Форм фактор |
ATX, 305 x 244 |
