| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Модель |

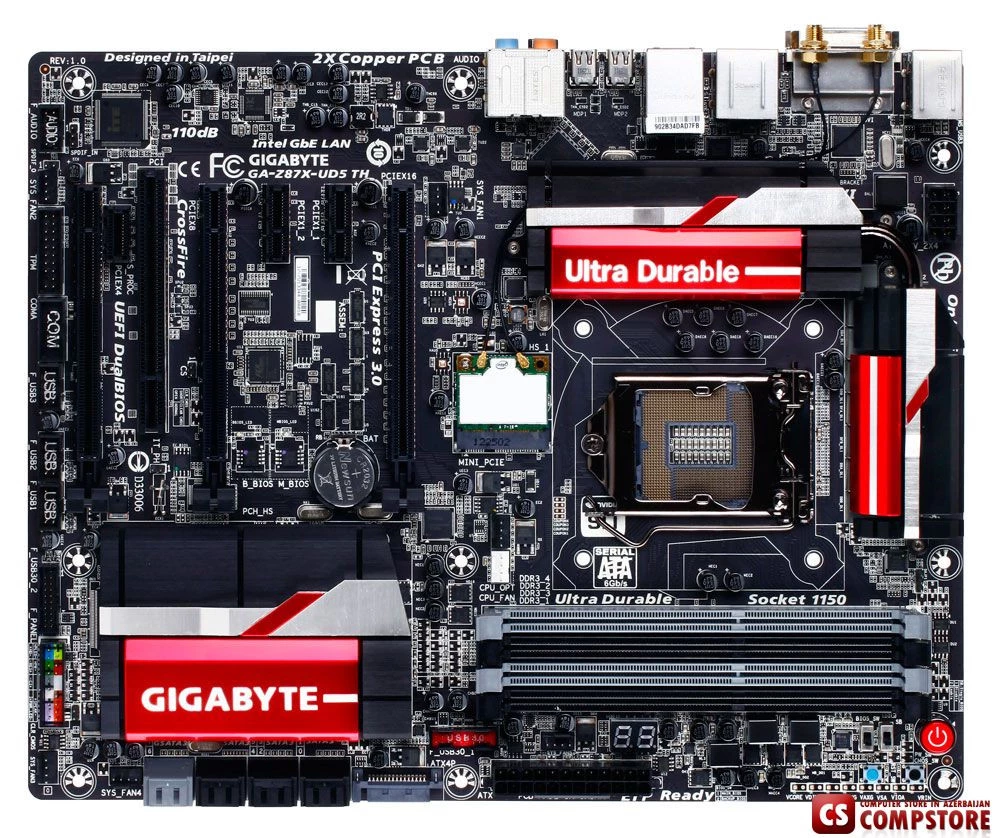

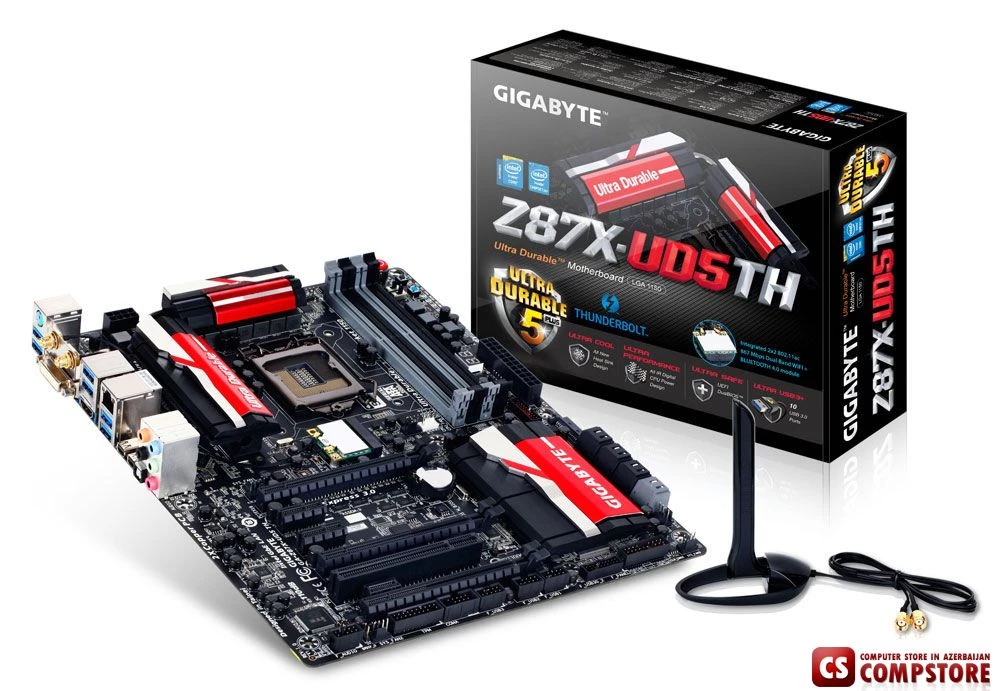

Gigabyte GA-Z87X-UD5 TH Thunderbolt |
| Процессор |
- Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1150
- Объем кэш-памяти L3 зависит от модели процессора
|
| Набор микросхем |
- Intel® Z87 Express
|
| Подсистема памяти |
- 4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт
- * Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт
- Двухканальная архитектура памяти
- Support for DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
- Совместимость с non-ECC модулями ОЗУ
- Поддержка модулей памяти XMP (Extreme Memory Profile)
|
| Графический интерфейс |
Интегрированное графическое ядро:
- 1 x HDMI port, supporting a maximum resolution of 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- *Версия интерфейса HDMI соответствует спецификации 1.4a.
- 1 DVI-I выход, максимальное разрешение 1920x1200
- Максимальный объем используемой памяти - 1Гб
Intel® DSL4510 chip:
- 2 Thunderbolt ports (MDP1/MDP2) support for Mini-DisplayPort and Thunderbolt monitor(s), and supporting a maximum resolution of 2560x1600.
- *If a monitor is connected to the MDP2 Thunderbolt port , the DVI-I port will become unavailable
- * Because of the limited I/O resources of the PC architecture, the number of Thunderbolt devices that can be used is dependent on the number of the PCI Express and PCI devices being installed. (Refer to Chapter 1-7, "Back Panel Connectors," and Chapter 2, "Peripherals\Intel(R) Thunderbolt" for more information.)
|
| Аудиоподсистема |
- Формат представления аудиосигнала: High Definition Audio
- Схема позиционирования аудиосигнала 2/4/5.1/7.1
- Коннекторы SPDIF In/Out
- Поддержка технологий X-Fi Xtreme Fidelity® и EAX® Advanced HD™ 5.0
- Кодек Realtek® ALC898
|
| СетевойLAN-интерфейс |
- Контроллер Intel® GbE LAN (10/100/1000 Mбит)
|
| Модуль беспроводной связи |
- Wi-Fi 802.11 a/b/g/n/ac, supporting 2.4/5 GHz Dual-Band
- Bluetooth 4.0, 3.0+HS, 2.1+EDR
- Support for 11ac wireless standard and up to 867 Mbps data rate.
- * Actual data rate may vary depending on environment and equipment.
|
| Разъёмы для плат расширения |
- 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
- 1 x порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8
* Слот PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
- 1 порт PCI Express x16, режим работы x4 (разъем PCIEX4)
- * The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
- * When installing a x8 or above card in the PCIEX4 slot, make sure to set PCIE Slot Configuration in BIOS Setup to x4. (Refer to Chapter 2, "BIOS Setup," "Peripherals," for more information.)
- (The PCI Express x16 slots conform to PCI Express 3.0 standard.)
- 2 x PCI Express x1 slots
(The PCI Express x1 slots conform to PCI Express 2.0 standard.)
- 1 x PCI разъем
- 1 x mini-PCI Express разъем для подключения модуля беспроводной связи
|
| Масштабируемость видеоподсистемы |
- Support for 2-Way AMD CrossFire™/2-Way NVIDIA® SLI™ technology
|
| Интерфейсы накопителей |
Чипсет:
- 6 x SATA 6Gb/s connectors (SATA3 0~5)
- Поддержка RAID 0, RAID 1, RAID 5, и RAID 10
1 x Marvell 88SE9172 chip:
- 2 x SATA 6Gb/s connectors (GSATA3 6~7)
- Поддержка RAID-массивов уровней 0 и 1
|
| Интерфейс USB |
Чипсет:
- 6 x USB 2.0/1.1 ports (available through the internal USB headers)
- 2 x USB 3.0/2.0 ports (available through the internal USB header)
Notes:
- * Please download & install Win8 USB patch for better compatibility.
Чипсет + 2 Хаба Renesas® uPD720210 USB 3.0:
- 8 x USB 3.0/2.0 ports (6 ports on the back panel, 2 ports available through the internal USB header)
|
| Разъемы на системной плате |
- 3 разъема USB 2.0/1.1
- 8 разъемов SATA 6 Гбит/с
- 8-контактный разъем питания ATX 12 В
- Разъем для вентилятора ЦП
- Группа разъемов фронтальной панели
- 1 кнопка Power
- 1 кнопка Reset
- 24-контактный ATX-разъем
- 2 x USB 3.0/2.0
- 1 аудио разъем на передней панели
- 1 COM-порт
- 1 разъем для подключения питания PCIe
- 1 перемычка для сброса CMOS
- Площадки для замера напряжений
- 1 кнопка Clear CMOS
- 1 разъем S/PDIF Out
- 1 разъем Trusted Platform Module (TPM)
- 1 контакт для подключения жидкостной системы охлаждения (CPU_OPT)
- 2 переключателя BIOS
- 1 разъем S/PDIF In
- 5 разъёмов для подключения системных вентиляторов
|
| Разъемы на задней панели |
- Сетевая LAN-розетка RJ-45
- 1 оптический S/PDIF выход
- 5 аудио разъемов (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
- 2 разъема для подключения антенн
- 2 x порта Thunderbolt
- 1 порт HDMI
- 1 порт PS/2 для подключения клавиатуры и мыши
- 1 DVI-I порт
- 6 x USB 3.0/2.0 портов
|
Микросхема
I/O-контроллера |
- Контроллер iTE® I/O
|
| Контроль за состоянием системы |
- Мониторинг напряжения питания ключевых компонентов системы
- Предупреждение о перегреве ЦП и системы
- Автоопределение скорости вращения группы вентиляторов ЦП, Системы и опц.
- Уведомление о выходе из строя вентилятора CPU/CPU OPT
- Регулировка скорости вращения вентиляторов CPU/CPU OPT
- Определение текущей температуры ЦП/Системы/Чипсета
|
| BIOS |
- Лицензионный EFI BIOS компании AMI
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
- Поддержка DualBIOS™
- 2 x 128 Мбит ПЗУ
|
| Сайт производителя |
http://www.gigabyte.ru/products/page/mb/ga-z87x-ud5_threv_1x/ |
