| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Модель |

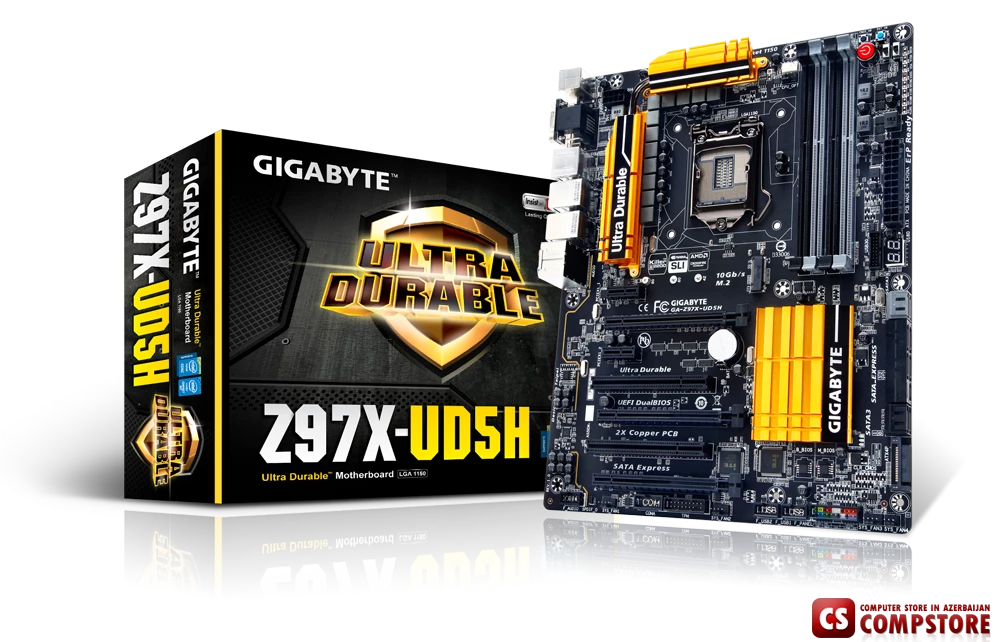

Gigabyte GA-Z97X-UD5H |
| Процессор |
- Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1150
- Объем кэш-памяти L3 зависит от модели процессора
|
| Набор микросхем |
- Intel® Z97 Express Chipset
|
| Подсистема памяти |
- 4 x DDR3 DIMM sockets supporting up to 32 GB of system memory
- * Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт
- Двухканальная архитектура памяти
- Support for DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
- Совместимость с non-ECC модулями ОЗУ
- Поддержка модулей памяти XMP (Extreme Memory Profile)
|
| Графический интерфейс |
Интегрированное графическое ядро:
- Maximum shared memory of 512 MB
- 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60Hz
- 1 x DVI-D port, supporting a maximum resolution of 1920x1200@60Hz
* The DVI-D port does not support D-Sub connection by adapter.
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@24Hz or 2560x1600@60Hz
* Support for HDMI 1.4a version.
- Support for up to 3 displays at the same time
|
| Аудиоподсистема |
- Формат представления аудиосигнала: High Definition Audio
- Схема позиционирования аудиосигнала 2/4/5.1/7.1
- Поддержка S/PDIF Out
- Realtek® ALC1150 codec
|
| Сетевой LAN-интерфейс |
- 1 x Qualcomm® Atheros Killer E2201 LAN chip (10/100/1000 Mbit) (LAN1)
- 1 x Intel® GbE LAN (10/100/1000 Мбит) (LAN2)
*Одновременная работа не поддерживается.
|
| Разъёмы для плат расширения |
- 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
- 1 x порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8
* Слот PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
- 1 разъем PCI Express x16, PCIEX4, режим работы x4
* Разъем PCIEX4 разделяет ресурсы по полосе пропускания с разъемами PCIEX8 и PCIEX16. Если в разъем PCIEX4 установлена карта расширения, то в данном случае разъем PCIEX16 будет функционировать в режиме x8, а PCIEX8 - в режиме x4.
* Если используется карта расширения с интерфейсом PCIe x8 или выше в разъеме PCIEX4, установите в BIOS в пункте PCIE Slot Configuration значение x4.(Подробнее в инструкции платы, Раздел 2, " Настройки BIOS ," "Периферия".)
(Разъёмы PCIEX16, PCIEX8 и PCIEX4 соответствует стандарту PCI Express 3.0.)
- 2 x PCI Express x1 slots
(The PCI Express x1 slots conform to PCI Express 2.0 standard.)
- 2 разъема PCI
|
| Масштабируемость видеоподсистемы |
- Support for 2-Way AMD CrossFire™/2-Way NVIDIA® SLI™ technology
|
| Интерфейсы накопителей |
Чипсет:
- 1 x M.2 PCIe connector
- (Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support)
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors (SATA3 0~5)
- Поддержка RAID 0, RAID 1, RAID 5, и RAID 10
- (M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.)
Контроллер Marvell 88SE9172:
- 2 x SATA 6Gb/s connectors (GSATA3 6~7)
- Поддержка дисковых массивов RAID 0 и RAID 1
Due to system limitation, Intel RAID and Marvell RAID can only use either one.
|
| Интерфейс USB |
Чипсет:
- 4 USB 3.0/2.0 ports (2 ports on the back panel, 2 ports available through the internal USB header)
- 6 USB 2.0/1.1 ports (2 ports on the back panel, 4 ports available through the internal USB headers)
Chipset + Renesas® uPD720210 USB 3.0 Hub:
- 4 USB 3.0/2.0 ports on the back panel
|
| Разъемы на системной плате |
- 8-контактный разъем питания ATX 12 В
- Разъем для вентилятора ЦП
- Группа разъемов фронтальной панели
- 1 кнопка Power
- 1 кнопка Reset
- 24-контактный ATX-разъем
- 1 аудио разъем на передней панели
- 1 разъем USB 3.0/2.0
- 2 разъема USB 2.0/1.1
- 1 COM-порт
- 1 разъем для подключения питания PCIe
- 8 разъемов SATA 6 Гбит/с
- 4 разъема для подключения системных вентиляторов
- 1 перемычка для сброса CMOS
- Площадки для замера напряжений
- 1 кнопка Clear CMOS
- 1 разъем S/PDIF Out
- 1 разъем Trusted Platform Module (TPM)
- 1 контакт для подключения жидкостной системы охлаждения (CPU_OPT)
- 2 переключателя BIOS
- 1 x SATA Express connectorŠ
- 1 x M.2 PCIe connector
|

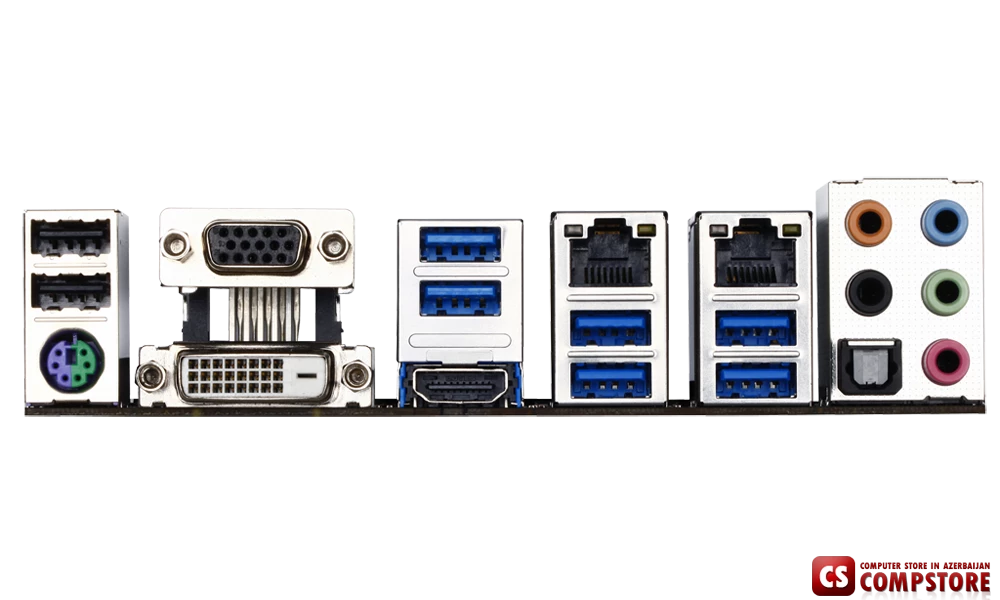

| Разъемы на задней панели |
- 2 порта USB 2.0/1.1
- 1 оптический S/PDIF выход
- 1 порт HDMI
- 2 порта RJ-45
- 1 порт PS/2 для подключения клавиатуры и мыши
- 1 порт D-Sub
- 1 порт DVI-D
- 5 аудио разъемов (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
- 6 x USB 3.0/2.0 портов
|
Микросхема
I/O-контроллера |
- Контроллер iTE® I/O
|
| Контроль за состоянием системы |
- Мониторинг напряжения питания ключевых компонентов системы
- Предупреждение о перегреве ЦП и системы
- Идентификация текущей температуры ЦП/Системы/Чипсета
- Автоопределение скорости вращения группы вентиляторов ЦП, Системы и опц.
- Уведомление о выходе из строя вентилятора CPU/CPU OPT
- Регулировка скорости вращения вентиляторов CPU/CPU OPT
- * Whether the fan speed control function is supported will depend on the cooler you install.
|
| BIOS |
- Поддержка DualBIOS™
- 2 x 128 Мбит ПЗУ
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Сайт производителя |
http://www.gigabyte.ru/products/page/mb/ga-z97x-ud5h-bkrev_10/specs/ |
