| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Модель |

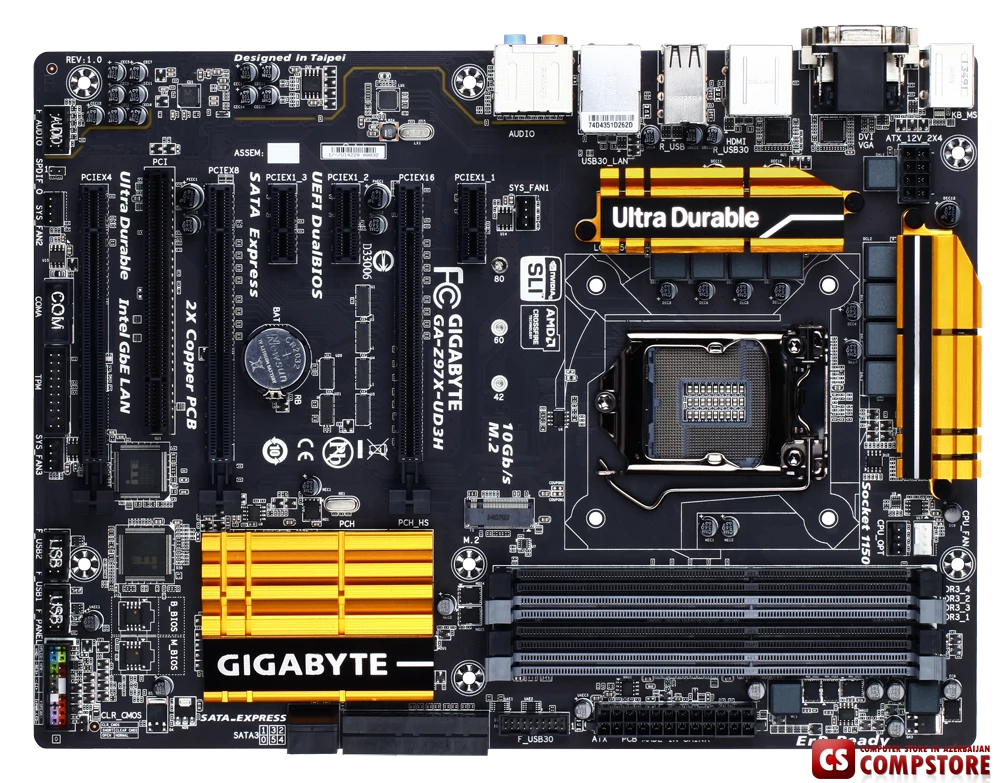

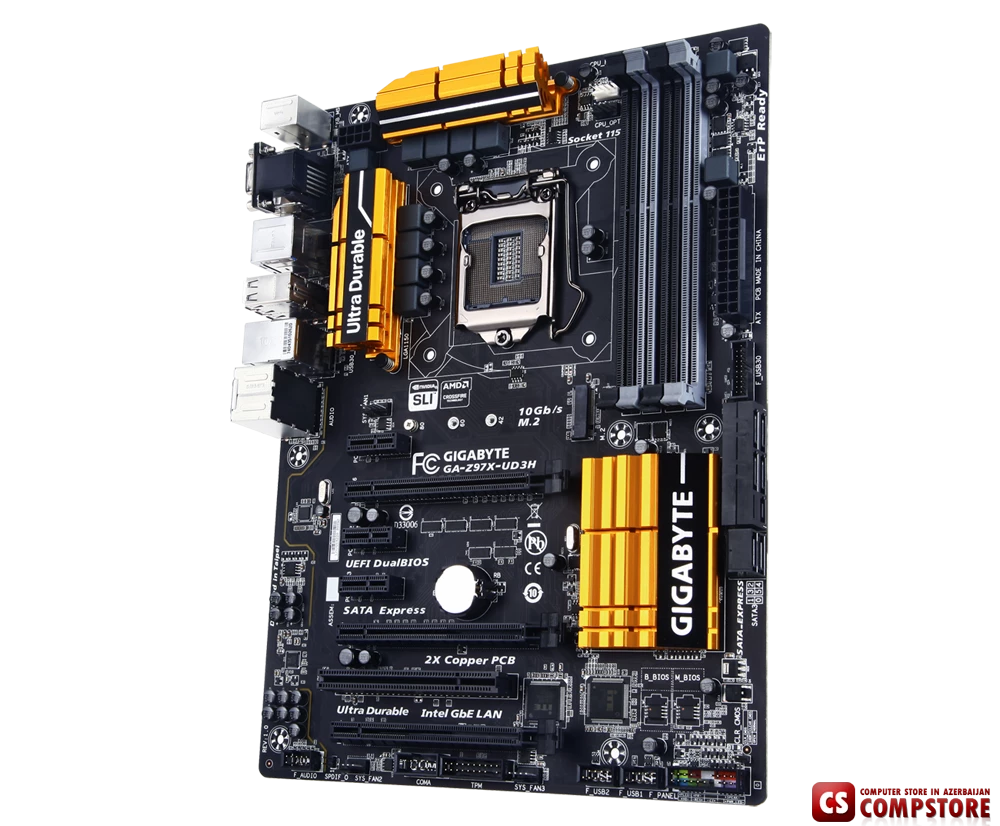

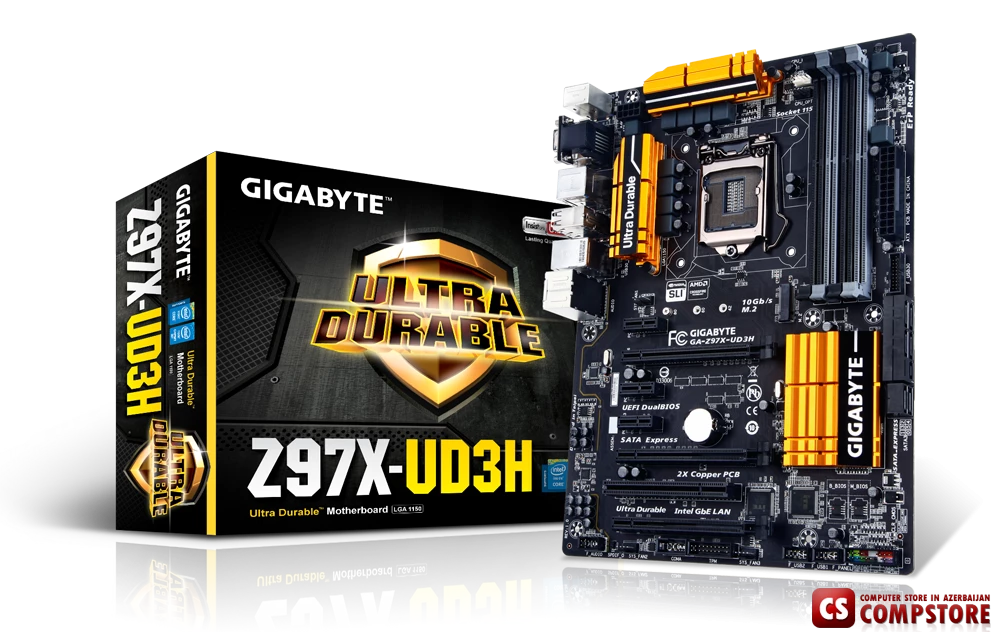

Gigabyte GA-Z97X-UD3H |
| Процессор |
- Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1150
- Объем кэш-памяти L3 зависит от модели процессора
|
| Набор микросхем |
- Intel® Z97 Express Chipset
|
| Подсистема памяти |
- 4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт
- * Из-за ограничений ОС Windows 32-bit, при установке 4 ГБайт RAM (или более) доступный объем оперативной памяти будет менее 4 ГБайт
- Двухканальная архитектура памяти
- Support for DDR3 3000(O.C.) / 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2500(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz memory modules
- Совместимость с non-ECC модулями ОЗУ
- Поддержка модулей памяти XMP (Extreme Memory Profile)
|
| Графический интерфейс |
Интегрированное графическое ядро:
- 1 x HDMI port, supporting a maximum resolution of 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- *Версия интерфейса HDMI соответствует спецификации 1.4a.
- 1 DVI-I выход, максимальное разрешение 1920x1200
- Максимальный объем используемой памяти - 512 Mб
Intel® DSL4510 chip:
- 2 Thunderbolt ports (MDP1/MDP2) support for Mini-DisplayPort and Thunderbolt monitor(s), and supporting a maximum resolution of 2560x1600.
- *If a monitor is connected to the MDP2 Thunderbolt port , the DVI-I port will become unavailable
- * Because of the limited I/O resources of the PC architecture, the number of Thunderbolt devices that can be used is dependent on the number of the PCI Express and PCI devices being installed. (Refer to Chapter 1-7, "Back Panel Connectors," and Chapter 2, "Peripherals\Intel(R) Thunderbolt" for more information.)
|
| Аудиоподсистема |
- Realtek® ALC1150 codec
- High Definition Audio
- 2/4/5.1/7.1-channel
- Support for S/PDIF Out
|
| Сетевой LAN-интерфейс |
- Контроллер Intel® GbE LAN (10/100/1000 Mбит)
|
| Разъёмы для плат расширения |
- 1 порт PCI Express x16 (режим работы x16; разъем PCIEX16)
* С целью обеспечения оптимальной производительности видеоподситемы представленной одной PCI-Express графической платой, убедитесь в том, что устройство установлено в графический порт PCIEX16.
- 1 x порт PCI Express x16 (разъем PCIEX8), функционирует в режиме x8
* Слот PCIEX8 разделяет ресурсы по полосе пропускания с разъемом PCIEX16. Если разъем PCIEX8 задействован, разъем PCIEX16 будет функционировать в режиме x8.
- 1 порт PCI Express x16, режим работы x4 (разъем PCIEX4)
- * The PCIEX4 slot shares bandwidth with the PCIEX8 and PCIEX16 slots. When the PCIEX4 slot is populated, the PCIEX16 slot will operate at up to x8 mode and the PCIEX8 will operate at up to x4 mode.
- * When installing a x8 or above card in the PCIEX4 slot, make sure to set PCIE Slot Configuration in BIOS Setup to x4. (Refer to Chapter 2, "BIOS Setup," "Peripherals," for more information.)
- (The PCI Express x16 slots conform to PCI Express 3.0 standard.)
- 2 x PCI Express x1 slots
(The PCI Express x1 slots conform to PCI Express 2.0 standard.)
- 1 x PCI разъем
- 1 x mini-PCI Express разъем для подключения модуля беспроводной связи
|
| Масштабируемость видеоподсистемы |
- Support for 2-Way AMD CrossFire™/2-Way NVIDIA® SLI™ technology
|
| Интерфейсы накопителей |
- 1 x M.2 PCIe connector
(Socket 3, M key, type 2242/2260/2280 SATA & PCIe SSD support)
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors
(M.2, SATA Express, and SATA3 4/5 connectors can only be used one at a time. The SATA3 4/5 connectors will become unavailable when an M.2 SSD is installed.)
- Support for RAID 0, RAID 1, RAID 5, and RAID 10
|
| Интерфейс USB |
Чипсет:
- 6 x USB 2.0/1.1 ports (available through the internal USB headers)
- 2 x USB 3.0/2.0 ports (available through the internal USB header)
Notes:
- * Please download & install Win8 USB patch for better compatibility.
Чипсет + 2 Хаба Renesas® uPD720210 USB 3.0:
- 8 x USB 3.0/2.0 ports (6 ports on the back panel, 2 ports available through the internal USB header)
|
| Разъемы на системной плате |
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x M.2 PCIe connector
- 1 x SATA Express connector
- 6 x SATA 6Gb/s connectors
- 1 x CPU fan header
- 1 x water cooling fan header (CPU_OPT)
- 3 x system fan headers
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 1 x USB 3.0/2.0 header
- 2 x USB 2.0/1.1 headers
- 1 x serial port header
- 1 x Clear CMOS jumper
- 1 x Trusted Platform Module (TPM) header
|

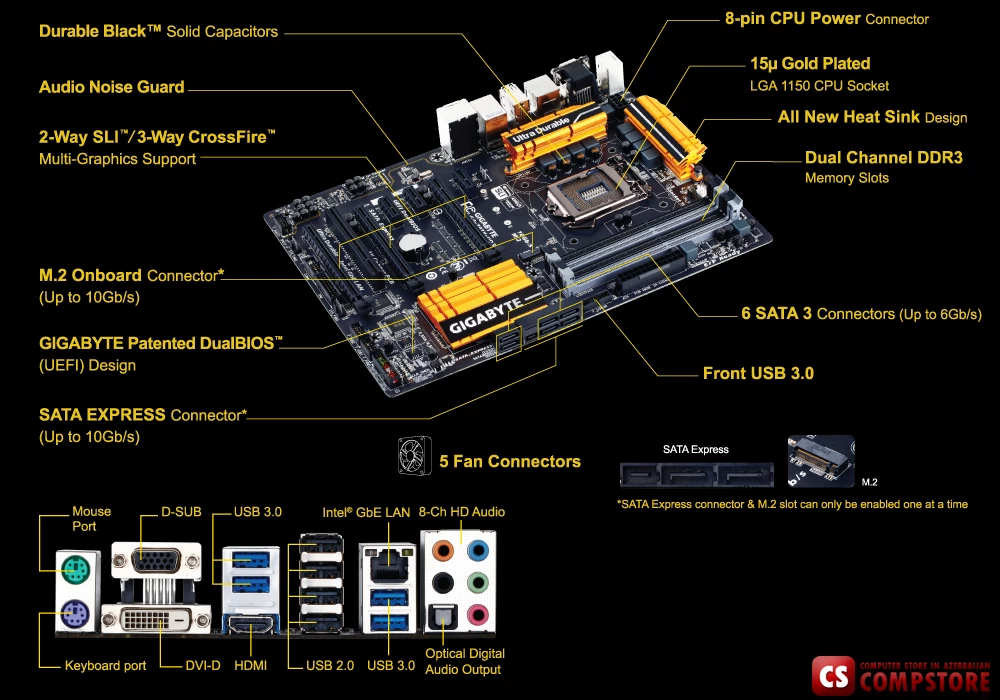

| Разъемы на задней панели |
- 1 x PS/2 mouse port
- 1 x PS/2 Keyboard port
- 1 x D-Sub port
- 1 x DVI-D port
- 1 x HDMI port
- 4 x USB 3.0/2.0 ports
- 4 x USB 2.0/1.1 ports
- 1 x RJ-45 port
- 1 x optical S/PDIF Out connector
- 5 x audio jacks (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)
|
Микросхема
I/O-контроллера |
- Контроллер iTE® I/O
|
| Контроль за состоянием системы |
- Мониторинг напряжения питания ключевых компонентов системы
- Предупреждение о перегреве ЦП и системы
- Автоопределение скорости вращения группы вентиляторов ЦП, Системы и опц.
- Уведомление о выходе из строя вентилятора CPU/CPU OPT
- Регулировка скорости вращения вентиляторов CPU/CPU OPT
- Определение текущей температуры ЦП/Системы/Чипсета
|
| BIOS |
- Лицензионный EFI BIOS компании AMI
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
- Поддержка DualBIOS™
- 2 x 128 Мбит ПЗУ
|
| Сайт производителя |
http://www.gigabyte.com/products/product-page.aspx?pid=4960#sp |
