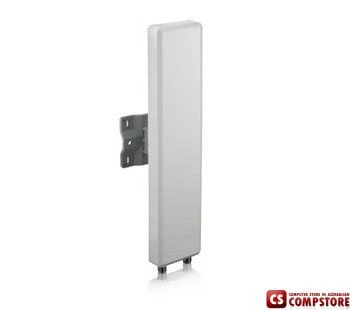

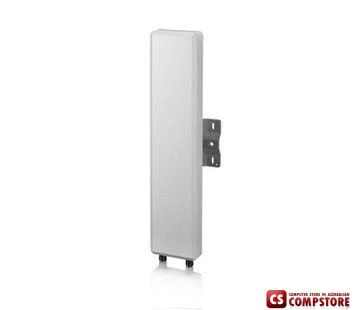

В точках доступа 802.11n с системой антенн MIMO 2Tx2R обе антенны одновременно передают и принимают радиосигнал. Антенна ZyXEL ANT1314 применяется совместно с точками доступа MIMO стандарта 802.11n для формирования специальной диаграммы направленности в сторону абонентов, сосредоточенных преимущественно в пределах определенного сектора. Ширина раскрыва диаграммы направленности ANT1314 в горизонтальной плоскости составляет 60 градусов, что позволяет передать сигнал Wi-Fi только на несколько важных направлений, а не во все стороны.
Для подключения ANT1314 к уличной точке доступа подойдут кабели LMR400, которые соединят разъёмы N-типа на корпусе антенны с соответствующими разъёмами на точке доступа. Для подключения ANT1314 к офисной точке доступа стандарта 802.11n, имеющей разъемы RP-SMA для подключения внешних съемных антенн, следует использовать кабель-переходникLMR200.
Корпус ANT1314 имеет всепогодное исполнение, способен выдержать достаточную ветровую нагрузку и не требует технического обслуживания на протяжении всего срока службы. Конструкция крепления антенны допускает ее установку на мачте или стене под углом ±25º к вертикальной плоскости.
Применение антенн с секторной диаграммой направленности для подключения абонентов позволяет повысить безопасность Wi-Fi сети, а так же уменьшить взаимное влияние друг на друга соседних точек доступа, работающих на пересекаемых частотных каналах.
Основные преимущества
- Работа в частотном диапазоне 2,4 ГГц с коэффициентом усиления 14 дБи.
- Секторная диаграмма направленности позволяет облучить достаточно широкий сектор и подключить всех пользователей на расстоянии до 1 км при прямой видимости.
- Поддержка технологии 2T2R MIMO. Два разъема N-type обеспечивают совместимость с точками доступа Wi-Fi для городских сетей стандарта IEEE 802.11b/g/n.
- Для удобства установки антенны монтажный набор входит в комплект поставки, конструкция корпуса позволяет закрепить антенну на стене здания или на мачте.
Рекомендуется к применению
- Для организации беспроводного доступа по стандарту IEEE 802.11b/g/n внутри складских помещений и на открытых площадках в случаях, когда штатные антенны беспроводных устройств не обеспечивают должного радиопокрытия.
- Для операторов сети Wi-Fi с целью организации сот радиопокрытия при использовании с уличными точками доступа NWA3550-N иNWA5550-N.
- Построение беспроводных сетей в частотном диапазоне 2,4 ГГц по технологии Wireless Distribution System (WDS), когда несколько удаленных Wi-Fi мостов, расположенных в секторе 60 градусов, объединяются в единую беспроводную сеть с топологией точка-многоточка.
Характеристики
Аппаратные характеристики
- Рабочий диапазон частот: 2400 - 2500 Гц
- Коэффициент усиления: 14 ± 0,5 dBi
- КСВН (VSWR): не более 2,0:1
- Поляризация линейная, ± 45º
- Ширина диаграммы направленности по горизонтали: 60°
- Ширина диаграммы направленности по вертикали: 13°
- Уровень заднего излучения: -25 дБ
- Входное сопротивление: 50 Ом
- Два разъема N-type (Female)
Корпус
- Уличное исполнение
- Цвет защитного кожуха: серый
- Материал защитного кожуха: ABS, с UV защитой
- Масса: 800 г
- Физические размеры антенны: 560 х 120 х 145 мм
- Конструкция корпуса допускает юстировку антенны в вертикальной плоскости в диапазоне ±25 град
Параметры окружающей среды при работе
- Максимальная скорость ветра 216 км/ч
- Диапазон температур: от -40ºC до +80ºC
- Влажность: до 95% при температуре 55ºC
Комплектация
- Антенна ANT1314
- Защитные колпачки на разъёмах N-type
- Руководство по монтажу
- Монтажный набор для крепления антенны на вертикальной мачте диаметром от 38-76 мм или на стене
