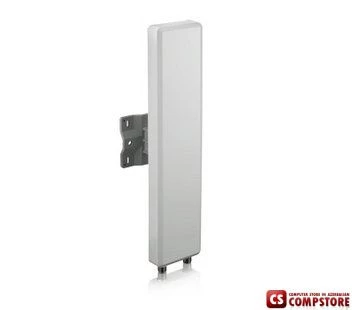

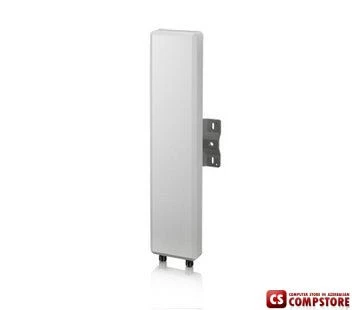

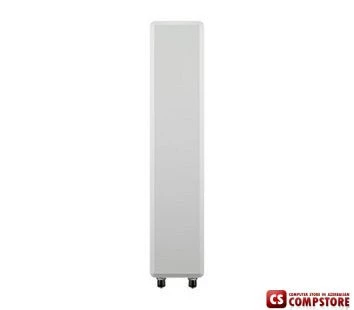

ZyXEL ANT3315 5 ГГц 15 dBi

В точках доступа 802.11n с системой антенн MIMO 2Tx2R обе антенны одновременно передают и принимают радиосигнал. Антенна ZyXEL ANT3315 применяется совместно с точками доступа MIMO стандарта 802.11n для формирования специальной диаграммы направленности в сторону абонентов, сосредоточенных преимущественно в пределах определенного сектора. Ширина раскрыва диаграммы направленности ANT3315 в горизонтальной плоскости составляет 60 градусов, что позволяет передать сигнал Wi-Fi только на несколько важных направлений, а не во все стороны.

Для подключения ANT3315 к уличной точке доступа подойдут кабели LMR400, которые соединят разъёмы N-типа на корпусе антенны с соответствующими разъёмами на точке доступа. Для подключения ANT3315 к офисной точке доступа стандарта 802.11n, имеющей разъемы RP-SMA для подключения внешних съемных антенн, следует использовать кабель-переходникLMR200.

Корпус ANT3315 имеет всепогодное исполнение, способен выдержать достаточную ветровую нагрузку и не требует технического обслуживания на протяжении всего срока службы. Конструкция крепления антенны допускает ее установку на мачте или стене под углом ±25º к вертикальной плоскости.

Применение антенн с секторной диаграммой направленности для подключения абонентов позволяет повысить безопасность Wi-Fi сети, а так же уменьшить взаимное влияние друг на друга соседних точек доступа, работающих на пересекаемых частотных каналах.

Основные преимущества

• Работа в частотном диапазоне 5 ГГц с коэффициентом усиления 15 дБи.
• Секторная диаграмма направленности позволяет облучить достаточно широкий сектор и подключить всех пользователей на расстоянии до 1 км при прямой видимости.
• Поддержка технологии 2T2R MIMO. Два разъема N-type обеспечивают совместимость с точками доступа Wi-Fi для городских сетей стандарта IEEE 802.11a/n.
• Для удобства установки антенны монтажный набор входит в комплект поставки, конструкция корпуса позволяет закрепить антенну на стене здания или на мачте.

Рекомендуется к применению

• Для организации беспроводного доступа по стандарту IEEE 802.11a/n внутри складских помещений и на открытых площадках в случаях, когда штатные антенны беспроводных устройств не обеспечивают должного радиопокрытия.
• Для операторов сети Wi-Fi с целью организации сот радиопокрытия при использовании с уличными точками доступа NWA3550-N иNWA5550-N.
• Построение беспроводных сетей в частотном диапазоне 5 ГГц по технологии Wireless Distribution System (WDS), когда несколько удаленных Wi-Fi мостов, расположенных в секторе 60 градусов, объединяются в единую беспроводную сеть с топологией точка-многоточка.

Характеристики

Аппаратная база

• Рабочий диапазон частот: 5150 - 5875 Гц
• Коэффициент усиления: 15 ± 0,5 dBi
• КСВН (VSWR): не более 2,0:1
• Поляризация линейная, ± 45º
• Ширина диаграммы направленности по горизонтали: 60°
• Ширина диаграммы направленности по вертикали: 8°
• Уровень боковых лепестков диаграммы направленности: -5 дБ
• Уровень заднего излучения: -30 дБ
• Входное сопротивление: 50 Ом
• Два разъема N-type (Female)

Корпус

• Уличное исполнение
• Цвет защитного кожуха: серый
• Материал защитного кожуха: ABS, с UV защитой
• Масса: 1400 г
• Физические размеры антенны: 560 х 120 х 145 мм
• Конструкция корпуса допускает юстировку антенны в вертикальной плоскости в диапазоне ±25 град

Параметры окружающей среды при работе

• Максимальная скорость ветра 216 км/ч
• Диапазон температур: от -40ºC до +80ºC
• Влажность: до 95% при температуре 55ºC

Комплектация
• Антенна ANT3315
• Защитные колпачки на разъёмах N-type
• Руководство по монтажу
• Монтажный набор для крепления антенны на вертикальной мачте диаметром от 1,5 до 3 дюймов (приблизительно 38-76 мм) или на стене
