| Модель |

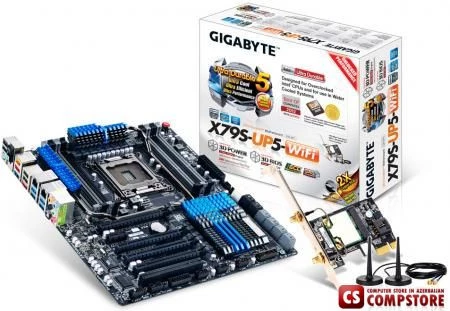

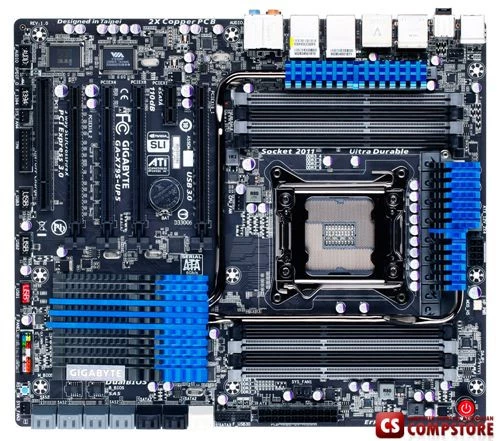

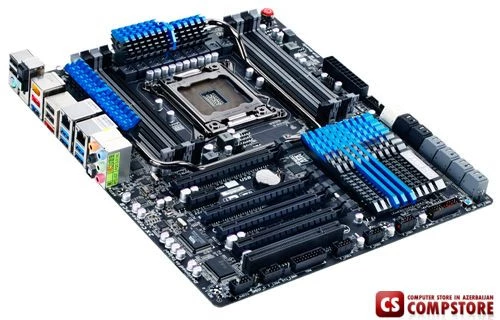

Gigabyte GA-X79S-UP5-WIFI (rev. 1.0) |
| Процессор |
- Support for Intel® Core™ i7 processors in the LGA2011 package
- Объем кэш-памяти L3 зависит от модели процессора
- (см. "CPU Support List" для получения детальной информации о поддержке процессоров.)
|
| Чипсет |
Intel® C606 Express Chipset |
| Масштабируемость видеоподсистемы |
Поддержка технологий 3-Way/2-Way AMD CrossFireX™ /NVIDIA SLI |
| Память |
- 8 x 1.5V DDR3 DIMM sockets supporting up to 64 GB of system memory
- 4 channel memory architecture
- Поддержка модулей памяти DDR3 2133/1866/1600/1333/1066 МГц
- Support for ECC memory modules
- Поддержка модулей памяти XMP (Extreme Memory Profile)
- (подробнее см. раздел "Список рекомендованных модулей памяти")
- * 32-разрядные версии ОС семейства Windows накладывают ограничение на максимальный объем адресного пространства системной памяти (не более 4 Гбайт). В тех случаях, когда объем установленного на ПК ОЗУ равен или превышает 4 Гбайт, операционная система сможет выделить под задачи не более 4 Гбайт.
|
| Аудио |
- Поддержка S/PDIF Out
- Формат представления аудиосигнала: High Definition Audio
- Схема позиционирования аудиосигнала 2/4/5.1/7.1
- Realtek ALC898 codec
|
| LAN |
- 1 x Intel GbE LAN chip (10/100/1000 Mbit) (LAN1)
- 1 x Realtek GbE LAN chip (10/100/1000 Mbit) (LAN2)
|
| Разъёмы для плат расширения |
- 1 х PCI Express x16 порт, режим работы x4 (PCIEX4)
- 2 порта PCI Express x16 (PCIEX16_1и PCIEX16_2, режим работы x16)
** Если видеоподсистема представлена одной дискретной графической PCIe-платой, с целью обеспечения максимальной производительности рекомендуем установить ее в разъем PCIEX16_1; тандем в составе двух графических PCIe-плат следует установить их в разъемы PCIEX16_1 и PCIEX16_2.
- 1 x PCI Express x16 slot, running at x8 (PCIEX8)
* The PCIEX8 slot shares bandwidth with the PCIEX16 slot. When the PCIEX8 slot is populated with a PCI Express graphics card, the PCIEX16 slot will operate at up to x8 mode.
- (The PCIEX16, PCIEX8 and PCIEX4 slots conform to PCI Express 3.0 standard.)
- 1 x PCI Express x1 slot
(The PCI Express x1 slot conforms to PCI Express 2.0 standard.)
- 1 разъем для PCI-плат расширения
|
| Интерфейсы накопителей |
Чипсет:
- 4 разъема с поддержкой до 4 SATA-устройств (SATA2_2-SATA2_5), пропускная способность до 3 Гбит/с
- Поддержка RAID-массивов уровней 0, 1, 5, и 10
*При построении SATA RAID-массивов на базе накопителей SATA 6 Гбит/с и 3 Гбит/с, производительность RAID-массива зависит от подключенных устройств.
- 2 разъема (SATA3 0/1) с поддержкой до 2 SATA-устройств, пропускная способность до 6 Гбит/с
- 8 x SAS 3Gb/s connectors (SAS2 0~7) supporting up to 8 SAS 3Gb/s devices
* The SAS connectors do not support optical drives.
Support for RAID 0, RAID 1, and RAID 10
Marvell 88SE9172 chip:
- Поддержка массивов SATA RAID 0 и RAID 1
- 2 x eSATA 6Gb/s connectors (including 1 eSATA/USB Combo) on the back panel supporting up to 2 SATA 6Gb/s devices
|
| Интерфейс USB |
Чипсет:
- Up to 12 USB 2.0/1.1 ports (6 ports on the back panel, including 1 eSATA/USB Combo, 6 ports available through the internal USB headers)
Fresco FL1009 chip:
- Up to 2 USB 3.0/2.0 ports (available through the internal USB header)
VIA VL800 chip:
- Up to 4 USB 3.0/2.0 ports on the back panel
* Due to a Windows 7 limitation, please connect your USB device(s) to the USB 2.0/1.1 port(s) before the VIA USB 3.0 controller driver is installed.
|
Интерфейс
IEEE 1394 |
Контроллер VIA VT6308:
- 2 порта IEEE 1394a (1 порт на задней панели; 1 порт на выносной планке, подключается к разъему IEEE 1394a на системной плате)
|
| Разъемы на системной плате |
- 4 SATA разъема 3 Гбит/с
- 1 разъем интерфейса IEEE 1394a
- 3 разъема интерфейса USB 2.0/1.1
- Разъем для вентилятора ЦП
- Группа разъемов фронтальной панели
- 1 x power button
- 1 x reset button
- 2 x порт SATA 6 Гбит/с
- 24-контактный ATX-разъем
- 1 аудио разъем на передней панели
- 1 разъем USB 3.0/2.0
- 4 x system fan headers
- 1 перемычка для сброса CMOS
- Выход SPDIF-интерфейса
- 8 x SAS 3Gb/s connectors
- 1 порт TPM
* Факультативная функция ТРМ
(зависит от поставок изделия в конкретный региона)
- 8-контактный разъем питания ATX 12 В
|
| Разъемы на задней панели |
- 1 x eSATA/USB Combo connector
- 2 x RJ-45 ports
- 1 порт PS/2 для подключения клавиатуры и мыши
- 4 x USB 3.0/2.0
- 5 аналоговых разъемов аудиоподсистемы (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In/Mic In, Line Out)
- 1 перемычка для разгона процессора
- 1 x eSATA 6Gb/s connector
- 1 перемычка для переключения BIOS
- 1 перемычка для сброса CMOS
- 5 x USB 2.0/1.1 ports
- 1 порт интерфейса IEEE 1394
- Оптический выход SPDIF-интерфейса
|
Микросхема
I/O-контроллера |
iTE I/O |
| Контроль за состоянием системы |
- Регулировка скорости вращения вентиляторов ЦП
*Поддержка функции управления оборотами вентиляторов ЦП зависит от используемых моделей вентиляторов.
- Автоопределение скорости вращения группы вентиляторов ЦП и Системы
- Уведомление о выходе из строя вентилятора ЦП
- Идентификация текущей температуры ЦП/Системы
- Мониторинг значений напряжения питания для компонентов системы
- Идентификация текущей температуры ЦП
|
| BIOS |
- Поддержка технологии DualBIOS™
- 2 x 64 Мбит ПЗУ
- Лицензионный EFI BIOS компании AMI
- PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a
|
| Фирменные функции и технологии |
- Фирменная функция Q-Share
- Фирменная функция On/OFF Charge
- Поддержка Q-Flash
- Фирменная утилита EasyTune
* Набор доступных функций в составе фирменной утилиты EasyTune может различаться в зависимости от конкретной модели системной платы.
- Поддержка технологии 3TB+ Unlock
- Поддержка @BIOS™
- Фирменная функция 3D Power
- Фирменная утилита Xpress™ Install
|
| Операционная система |
Support for Microsoft® Windows 7/Vista |
| Форм-фактор; габариты (мм) |
E-ATX; 30,5 см x 26,4 см |
| Примечания |
- Некоторые производители аппаратного обеспечения прекратили выпуск обновлений драйверов для ОС Win9X/ME/2000/XP SP1/SP2. Если драйверы для Win9X/ME/2000/XP SP1/SP2 существуют, они публикуются на нашем сайте.
- Доступность драйверов конкретного чипсета для ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.
|
